Coding CLI 2 Switch dengan 2 VLan dan dihubungkan dengan Trunk

Temen-temen, inilah coding CLI dari 2 Switch yang kita buat tadi loh...

Coding CLI pada Swith 1 (Switch Tri)

Switch>enable

Switch#configure terminal

Enter configuration commands, one per line. End with CNTL/Z.

Switch(config)#

Switch(config)#hostname SwitchTri

SwitchTri(config)#

SwitchTri(config)#vlan 2

SwitchTri(config-vlan)#name VLANku

SwitchTri(config-vlan)#exit

SwitchTri(config)#vlan 3

SwitchTri(config-vlan)#name VLANari

SwitchTri(config-vlan)#exit

SwitchTri(config)#

SwitchTri(config)#interface FastEthernet0/1

SwitchTri(config-if)#

SwitchTri(config-if)#

SwitchTri(config-if)#switchport access vlan 2

SwitchTri(config-if)#

SwitchTri(config-if)#exit

SwitchTri(config)#interface FastEthernet0/2

SwitchTri(config-if)#

SwitchTri(config-if)#

SwitchTri(config-if)#switchport access vlan 2

SwitchTri(config-if)#

SwitchTri(config-if)#exit

SwitchTri(config)#interface FastEthernet0/3

SwitchTri(config-if)#

SwitchTri(config-if)#

SwitchTri(config-if)#switchport access vlan 3

SwitchTri(config-if)#

SwitchTri(config-if)#exit

SwitchTri(config)#

%LINK-5-CHANGED: Interface FastEthernet0/4, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/4, changed state to up

SwitchTri(config)#interface FastEthernet0/4

SwitchTri(config-if)#

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/4, changed state to down

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/4, changed state to up

SwitchTri(config-if)#switchport mode trunk

SwitchTri(config-if)#

Coding CLI pada Swith 2 (Switch Yan)

Switch>enable

Switch#configure terminal

Enter configuration commands, one per line. End with CNTL/Z.

Switch(config)#hostname SwitchYan

SwitchYan(config)#

SwitchYan(config)#vlan 2

SwitchYan(config-vlan)#name VLANku

SwitchYan(config-vlan)#exit

SwitchYan(config)#vlan 3

SwitchYan(config-vlan)#name VLANari

SwitchYan(config-vlan)#exit

SwitchYan(config)#

SwitchYan(config)#interface FastEthernet0/1

SwitchYan(config-if)#

SwitchYan(config-if)#

SwitchYan(config-if)#switchport access vlan 2

SwitchYan(config-if)#

SwitchYan(config-if)#exit

SwitchYan(config)#interface FastEthernet0/2

SwitchYan(config-if)#

SwitchYan(config-if)#

SwitchYan(config-if)#switchport access vlan 2

SwitchYan(config-if)#

SwitchYan(config-if)#exit

SwitchYan(config)#interface FastEthernet0/3

SwitchYan(config-if)#

SwitchYan(config-if)#

SwitchYan(config-if)#switchport access vlan 3

SwitchYan(config-if)#

%LINK-5-CHANGED: Interface FastEthernet0/4, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/4, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/4, changed state to down

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/4, changed state to up

Membuat 2 Switch, 2 VLAN dan Switch terhubung dengan TRUNK

Assalamu'alaikum...
temen-temen gimana kabarnya??? aq harap baik ya....
hmm,,, kali ini kita belajar gimana mengkoneksikan komputer dengan menggunakan 2 switch loh... mau tau??? yuk...ikutin langkah-langkahnya...
Konsep dasarnya sama dengan membuat koneksi dengan menggunakan 1 switch, hanya saja pada pembelajaran kali ini dibuat dengan menggunakan 2 switch, masing-masing berisikan 2 Vlan dan koneksi antar switch ke switchnya dengan menggunakan TRUNK..

langkah-langkahnya adalah sebagai berikut:

1. Pertama yaitu buatlah switch pertama ke dalam worksheet Packet Tracernya seperti gambar dibawah ini:

2. Langkah selanjutnya yaitu membuat 3 komputer pada Switch yang pertama. Seperti gambar dibawah ini:

3. Agar lebih memudahkan dalam membedakan masing-masing PC saya beri nama yaitu PC Putri1, PC Putri2 dan PC Putri3. Caranya adalah klik pada PCnya kemudian pilih Config + Display Name disinilah anda dapat mengganti nama PCnya. Lihat Gambar dibawah ini

4. Setelah mengganti masing-masing nama PCnya, langkah selanjutnya adalah menghubungkan masing-masing komputer ke Switchnya dengan menggunakan kabel straigh. Lihat gambar dibawah ini:

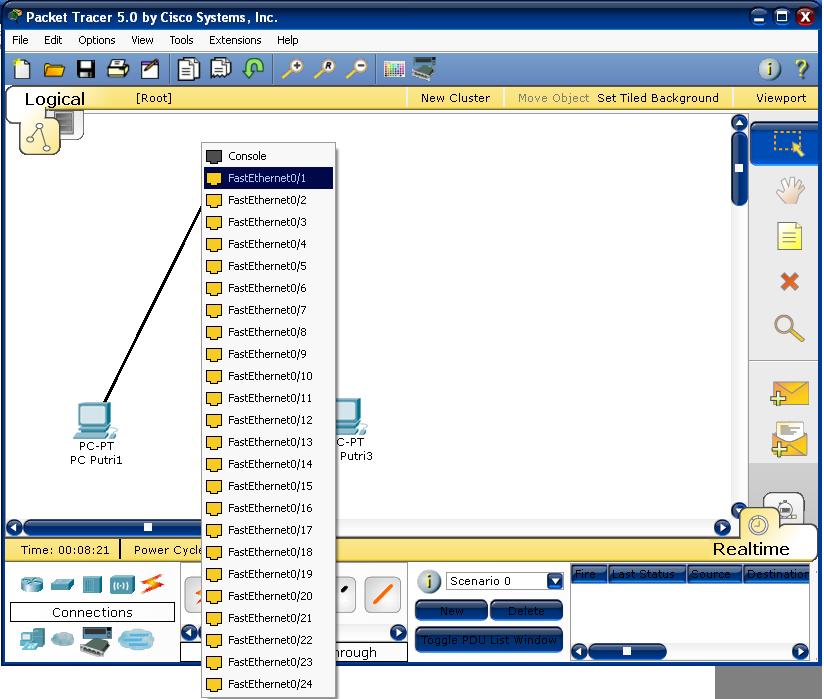

setelah itu koneksikan ke switchnya dan pilihlah FastEthernet0/1. Seperti gambar dibawah ini.

5. Begitu juga pada PC Putri2 lakukan hal yang sama

setelah itu koneksikan ke switchnya dan pilihlah FastEthernet0/2. Seperti gambar dibawah ini.

6. Begitu juga pada PC Putri3 lakukan hal yang sama

setelah itu koneksikan ke switchnya dan pilihlah FastEthernet0/3. Seperti gambar dibawah ini.

7. Setelah 3 komputer telah terhubung dengan switchnya, selanjutnya kita akan mengatur IP address yang dipakai. Pada PC Putri1 memakai IP Address 192.168.1.1. Caranya adalah klik pada PC Putri1 kemudian pilih Config + FastEthernet kemudian isilah IP Address tadi. Lihat gambar dibawah ini:

8. Pada PC Putri2 memakai IP Address 192.168.1.2 Caranya adalah klik pada PC Putri2 kemudian pilih Config + FastEthernet kemudian isilah IP Address tadi. Lihat gambar dibawah ini:

9. Pada PC Putri3 memakai IP Address 192.168.1.3 Caranya adalah klik pada PC Putri3 kemudian pilih Config + FastEthernet kemudian isilah IP Address tadi. Lihat gambar dibawah ini:

10. Setelah membuat IP Address pada masing-masing komputer, langkah selanjutnya adalah kita membuat Switch yang ke-2. Perhatikan gambar berikut:

11. Setelah itu, buatlah 3 komputer lagi. Lihat gambar dibawah ini.

12. Seperti Komputer di Switch 1, untuk mempermudah membedakannya, maka nama dari masing-masing komputer dibedakan. Seperti yang saya buat adalah PC Putri4, PC Putri5 dan PC Putri6. Cara membuatnya sama seperti komputer yang ada pada switch 1 yaitu Klik pada komputer yang akan diubah namanya kemudian pilih Config + FastEthernet. Lihat gambar dibawah ini.

Display name : PC Putri 4

Display name : PC Putri5

Display name : PC Putri6

13. Setelah mengganti masing-masing nama PCnya, langkah selanjutnya adalah menghubungkan masing-masing komputer ke Switchnya (Switch yang ke-2) dengan menggunakan kabel straight. Lihat gambar dibawah ini:

setelah itu koneksikan ke switchnya dan pilihlah FastEthernet0/1. Seperti gambar dibawah ini.

14. Setelah itu lakukan hal yang sama pada PC Putri 5

setelah itu koneksikan ke switchnya dan pilihlah FastEthernet0/2. Seperti gambar dibawah ini.

15. Lakukan juga hal yang sama pada PC terakhir yaitu PC Putri6.

setelah itu koneksikan ke switchnya dan pilihlah FastEthernet0/3. Seperti gambar dibawah ini.

16. Selanjutnya adalah membuat konfigurasi IP address pada PC Putri4, PC Putri5, dan PC Putri6. Pada PC Putri4 IP addressnya adalah 192.168.1.4.. Caranya adalah klik pada PC Putri4, kemudian pilih Config+FastEthernet kemudian isilah IP tersebut. lihat gambar dibawah ini.

17. Begitu juga hal yang sama dilakukan pengisian IP address pada PC Putri5. Seperti gambar dibawah ini:

18. Begitu juga hal yang sama dilakukan pengisian IP address pada PC Putri6. Seperti gambar dibawah ini:

19. Setelah masing-masing komputer diisi dengan IP addressnya, selanjutnya adalah membuat VLANnya pada masing-masing Switch. Disini ada 2 switch yaitu Switch Tri dan Switch Yan. Pada Switch Tri kita akan membuat 2 VLAN yaitu VLANku dan VLANari. caranya adalah klik pada Switch 1 (Switch Tri) kemudian Pilih Config+VLAN Database. Isilah nama VLANnya & Number VLan. (Ingat!! setiap mengisi nama VLAN jangan lupa di add). Lihatlah gambar dibawah ini:

20. Setelah membuat 2 VLAN pada Switch Tri, selanjutnya menghubungkan masing-masing komputer pada VLANnya. Pada VLANku berisikan PC Putri1 dan PC Putri2 dan pada VLANari berisikan PC Putri3. Caranya klik Switch + Config + Fastethernet. Seperti gambar dibawah ini:

21. Setelah masing-masing komputer terhubung dengan VLANnya. Langkah selanjutnya adalah membuat VLAN pada switch yang ke-2 yaitu Switch Yan. Caranya sama seperti Switch yang pertama. Klik Pada Switchnya kemudian Pilih VLAN Database dan Isikan Nama VLAN dan Number VLANnya. (Ingat !! jangan lupa di add setiap menambahkan VLAN agar tersimpan di databasenya)

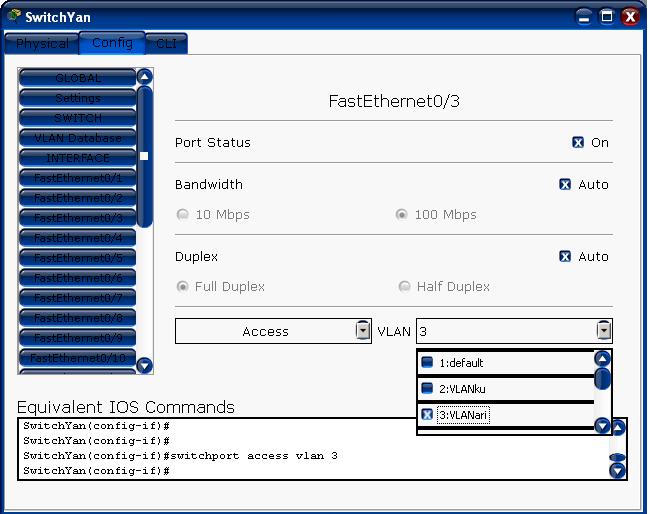

22. Setelah membuat 2 VLAN pada Switch Yan, selanjutnya menghubungkan masing-masing komputer pada VLANnya. Pada VLANku berisikan PC Putri4 dan PC Putri5 dan pada VLANari berisikan PC Putri6. Caranya klik Switch + Config + Fastethernet. Seperti gambar dibawah ini:

23. Setelah PC Putri4, PC Putri5 dan PC Putri6 terhubung dengan masing-masing VLANnya, selanjutnya yaitu menghubungkan Switch Tri dan Switch Yan dengan menggunakan kabel Cross Over. Perhatikan gambar dibawah ini:

kemudian hubungkan ke Switch Yan. Seperti gambar dibawah ini:



Tunggu sampai lampunya berwarna hijau.

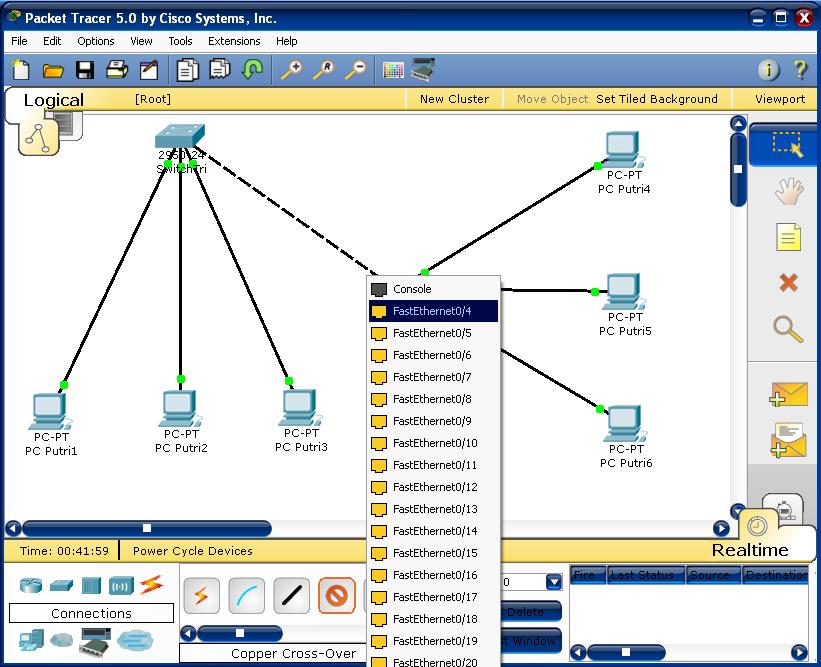

24. Kemudian hubungkan switch tersebut dengan TRUNK.. caranya klik pada Switchnya kemudian Pilih Config + Fastethernet+Fastethernet0/4. Lihat gambar dibawah ini:

25. Setelah di hubungkan dengan menggunakan Trunk, selanjutnya lakukan pengepingan dimana PC Putri1&Putri2 dapat melakukan Pengepingan ke PC Putri 4& PC Putri5, namun tidak bisa melakukan pengepingan ke PC Putri3 atau PC Putri6 karena berbeda VLAN.. Begitu juga pada PC Putri3 hanya bisa melakukan pengepingan pada PC Putri6, namun tidak bisa mengeping ke PC Putri1, PC Putri2, PC Putri4, PC Putri5 karena berbeda VLAN. Perhatikan contoh

PC Putri 1 melakukan pengepingan ke diri sendiri dan PC Putri 2

PC Putri 1 melakukan pengepingan ke PC Putri4 dan PC Putri 5

PC Putri 1 tidak dapat melakukan pengepingan ke PC Putri3 dan PC Putri6 (Request Timed Out)

26. selanjutnya lakukan pengepingan lagi, dimana PC Putri3 hanya bisa melakukan pengepingan dengan PC Putri6. namun, tidak bisa melakukan pengepingan dengan PC yang lain karena berbeda VLAN. perhatikan gambar berikut:

PC Putri 1 melakukan pengepingan ke PC Putri3 dan PC Putri6

namun tidak bisa melakukan pengepingan pada PC Putri1 dan PC Putri4 karena berbeda VLAN



Alhamdulilah,,,akhirnya selesai juga pembahasan kita mengenai 2 switch yang dihubungkan dengan menggunakan Trunk. Semoga Pelajaran hari ini dapat bermanfaat bagi kita semua.. amin..
Terima kasih ... ^_^

Always keep smile and never give up !!!

Coding CLI 5 VLAN

Inilah Coding CLI yang ada pada switch yang kita buat tadi dengan menggunakan 5 VLAN masing-masing 2 komputer dan dengan IP yang berada dalam 1 kelas yaitu kelas C.

Switch>enable
Switch#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#hostname SwitchYan
SwitchYan(config)#
SwitchYan(config)#end
%SYS-5-CONFIG_I: Configured from console by console
SwitchYan#copy running-config startup-config
Destination filename [startup-config]?
Building configuration...
[OK]
SwitchYan#
SwitchYan#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
SwitchYan(config)#
SwitchYan(config)#interface FastEthernet0/1
SwitchYan(config-if)#
SwitchYan(config-if)#exit
SwitchYan(config)#vlan 2
SwitchYan(config-vlan)#name VLanYan
SwitchYan(config-vlan)#exit
SwitchYan(config)#vlan 3
SwitchYan(config-vlan)#name VLanAri
SwitchYan(config-vlan)#exit
SwitchYan(config)#vlan 4
SwitchYan(config-vlan)#name VLanDesi
SwitchYan(config-vlan)#exit
SwitchYan(config)#vlan 5
SwitchYan(config-vlan)#name VLanNia
SwitchYan(config-vlan)#exit
SwitchYan(config)#vlan 6
SwitchYan(config-vlan)#name VLanPutri
SwitchYan(config-vlan)#exit
SwitchYan(config)#
SwitchYan(config)#interface FastEthernet0/1
SwitchYan(config-if)#
SwitchYan(config-if)#
SwitchYan(config-if)#switchport access vlan 2
SwitchYan(config-if)#
SwitchYan(config-if)#exit
SwitchYan(config)#interface FastEthernet0/2
SwitchYan(config-if)#
SwitchYan(config-if)#
SwitchYan(config-if)#switchport access vlan 2
SwitchYan(config-if)#
SwitchYan(config-if)#exit
SwitchYan(config)#interface FastEthernet0/3
SwitchYan(config-if)#
SwitchYan(config-if)#
SwitchYan(config-if)#switchport access vlan 3
SwitchYan(config-if)#
SwitchYan(config-if)#exit
SwitchYan(config)#interface FastEthernet0/4
SwitchYan(config-if)#
SwitchYan(config-if)#
SwitchYan(config-if)#switchport access vlan 3
SwitchYan(config-if)#
SwitchYan(config-if)#exit
SwitchYan(config)#interface FastEthernet0/5
SwitchYan(config-if)#
SwitchYan(config-if)#
SwitchYan(config-if)#switchport access vlan 4
SwitchYan(config-if)#
SwitchYan(config-if)#exit
SwitchYan(config)#interface FastEthernet0/6
SwitchYan(config-if)#
SwitchYan(config-if)#
SwitchYan(config-if)#switchport access vlan 4
SwitchYan(config-if)#
SwitchYan(config-if)#exit
SwitchYan(config)#interface FastEthernet0/7
SwitchYan(config-if)#
SwitchYan(config-if)#
SwitchYan(config-if)#switchport access vlan 5
SwitchYan(config-if)#
SwitchYan(config-if)#exit
SwitchYan(config)#interface FastEthernet0/8
SwitchYan(config-if)#
SwitchYan(config-if)#
SwitchYan(config-if)#switchport access vlan 5
SwitchYan(config-if)#
SwitchYan(config-if)#exit
SwitchYan(config)#interface FastEthernet0/9
SwitchYan(config-if)#
SwitchYan(config-if)#
SwitchYan(config-if)#switchport access vlan 6
SwitchYan(config-if)#
SwitchYan(config-if)#exit
SwitchYan(config)#interface FastEthernet0/10
SwitchYan(config-if)#
SwitchYan(config-if)#
SwitchYan(config-if)#switchport access vlan 6
SwitchYan(config-if)#

Lanjutan >> Membuat 5 VLAN pada Packet Tracer 5.0 by CISCO System (min 2 komputer&IP Address sama)

6. Setelah selesai, selanjutnya adalah mengganti nama komputer tersebut agar tidak membingungkan nantinya. misalnya komputer 1 diberi nama: PC Yan1. Langkahnya sama saja untuk komputer ke 2 sampai komputer ke 10. Anda cukup mengganti nama PC nya saja.

7. Setelah selesai mengganti nama-nama dari setiap komputer, langkah selanjutnya adalah membuat koneksi untuk menghubungkan komputer dengan switch.. caranya adalah pilih Connections ==> Koneksi yang straight.. seperti gambar dibawah ini (lihat tanda panah)

8. Arahkan kursor anda ke salah satu komputer untuk menghubungkan ke switchnya.. Misalnya PC Yan1 ke Switch.. seperti gambar dibawah ini:

Pada gambar diatas pilihlah FastEthernet, selanjutnya pilihlah FastEthernet0/1

9. Untuk PC Yan2 sampai PC Yan10 langkah-langkahnya sama saja dengan PC Yan 1. Hanya mengganti komputer yang diklik dan FastEthernetnya.

10. Setelah semua komputer terkoneksikan ke switchnya, maka tunggu sampai lampu-lampu yang ada pada ujung komputer dan ujung switch sampai berwarna hijau. Seperti gambar dibawah ini:

11. Setelah semua lampu-lampunya berwarna hijau, maka sekarang kita akan mengatur konfigurasi IP Address untuk masing-masing komputer. Pada Komputer 1 (PC Yan1), anda klik kemudian akan muncul sebuah tampilan (seperti gambar dibawah) lalu anda pilih config kemudian FastEthernet. Pada kotak FastEthernet tersebut anda harus mengisikan IP Addressnya Misalnya 192.168.1.1 kemudian di Tab secara otomatis akan muncul Subnet Masknya 255.255.255.0.

12. Hal serupa dilakukan pada Komputer 2 (PC Yan2) sampai Komputer ke 10 (PC Yan10), yang berbeda hanyalah pengisian pada IP Addressnya. Disini saya mengisi IP Addressnya berdasarkan nama komputernya jadi tidak sulit deh.. Misal komputer 2 (PC Yan2) IP addressnya 192.168.1.2 => 2 yang dibelakang ini merupakan nomor komputernya... IP yang saya gunakan jenisnya kelas C.

13. Langkah selanjutnya adalah mengetest apakah IP yang telah dibuat sudah terkoneksi ke jaringan atau belum. caranya adalah dengan mengklik komputernya (misal PC-Yan1) kemudian akan muncul tampilan. anda pilih Desktop è Command Prompt.

14. Setelah itu muncullah sebuah tampilan command prompt. dan ketiklah Ping 192.168.1.1 untuk mengetestnya. jika sudah berhasil maka akan ada balasan seperti gambar dibawah ini. jika tidak terkoneksi maka akan muncul pesan Request timed out. Hal yang sama lakukan juga pada PC Yan2 sampai PC Yan3 untuk mengecek apakah sudah terhubung atau blum.

15. Selanjutnya yaitu mengatur VLAN pada switchnya… Caranya yaitu klik pada switchnya. kemudian akan muncul tampilan kotak dialog Switch. disini saya mengganti nama switchnya dengan nama SwitchYan. (Ingat!! Display name harus sama dengan Hostnamenya) seperti gambar dibawah ini.

16. Setelah mengganti nama switchnya selanjutnya Pilihlah VLAN DATABASE Pada kotak-kotak berwarna biru di sebelah kiri. selanjutnya isilah VLAN Name dan VLAN Numbernya.. Misalnya VLan Namenya VLan Yan dan VLan Numbernya 2. kemudian klik Add untuk menambah VLan yang telah kita buat.

17. Kan kita membutuhkan 5 VLAN, jadi kurang 4 VLAN lagi kan?? caranya sama saja teman-teman, hanya saja yang diganti VLAN Name & VLAN numbernya. Misalnya VLAN name: Ari dan VLAN Number: 3. (Jangan lupa di ADD ya biar masuk ke Databasenya)

18. Nah, skrg kita akan membuat VLAN yang ke-3 nih… Caranya sama saja teman-teman, hanya saja yang diganti VLAN Name & VLAN numbernya. Misalnya VLAN name: Desi dan VLAN Number: 4. (Jangan lupa di ADD ya biar masuk ke Databasenya)

19. Selanjutnya kita akan membuat VLAN yang ke-4 nih… Caranya sama saja teman-teman, hanya saja yang diganti VLAN Name & VLAN numbernya. Misalnya VLAN name: Nia dan VLAN Number: 5. (Jangan lupa di ADD ya biar masuk ke Databasenya)

20. Dan yang terakhir membuat VLAN yang ke-5 nih… Caranya sama saja teman-teman, hanya saja yang diganti VLAN Name & VLAN numbernya. Misalnya VLAN name: Putri dan VLAN Number: 6. (Jangan lupa di ADD ya biar masuk ke Databasenya)

21. Setelah Selesai membuat 5 VLAN selanjutnya menghubungkan VLANnya ke masing-masing computer. 2 omputer masing-masing memiliki 1 VLAN. Misalnya Komputer 1 dan 2 (PC Yan1&PC Yan2) berada pada VLANYan. Caranya Gampang kok.. tinggal klik Switchnya kemudian pilih Config lalu Pilih FastEthernet0/1. setelah itu akan muncul tampilan kotak, lalu ada pilihan checkbox VLAN. kita klik checkboxnya lalu Pilih 2.VLANYan. (ini VLAN ke-1 yang kita buat tadi loh..)

22. Pada PC Yan3 & PC Yan4 berada pada VLanAri. Caranya sama saja tinggal klik Switchnya kemudian pilih Config lalu Pilih FastEthernet0/3. setelah itu akan muncul tampilan kotak, lalu ada pilihan checkbox VLAN. kita klik checkboxnya lalu Pilih 3.VLANAri. (ini VLAN ke-2 yang kita buat tadi loh..)

23. Pada PC Yan5 & PC Yan6 berada pada VLanDesi. Caranya sama saja tinggal klik Switchnya kemudian pilih Config lalu Pilih FastEthernet0/5. setelah itu akan muncul tampilan kotak, lalu ada pilihan checkbox VLAN. kita klik checkboxnya lalu Pilih 4.VLANDesi. (ini VLAN ke-3 yang kita buat tadi loh..)

24. Pada PC Yan7 & PC Yan8 berada pada VLanDesi. Caranya sama saja tinggal klik Switchnya kemudian pilih Config lalu Pilih FastEthernet0/7. setelah itu akan muncul tampilan kotak, lalu ada pilihan checkbox VLAN. kita klik checkboxnya lalu Pilih 5.VLANNia. (ini VLAN ke-4 yang kita buat tadi loh..)

25. Pada PC Yan9 & PC Yan10 berada pada VLanDesi. Caranya sama saja tinggal klik Switchnya kemudian pilih Config lalu Pilih FastEthernet0/9. setelah itu akan muncul tampilan kotak, lalu ada pilihan checkbox VLAN. kita klik checkboxnya lalu Pilih 6.VLANPutri. (ini VLAN ke-5 yang kita buat tadi loh..)

26. Selanjutnya yaitu melakukan Create PDU pada masing-masing komputer. Saya akan memberitahu anda dimana letak create PDU'a. perhatikan gambar berikut ini (lihat tanda panahnya)

27. Lalu arahkan PDU tersebut ke komputer 1(PC Yan1) kemudian. Isilah Destination IP Address dengan PC Yan2, Isi TTL dengan 1, Sequence Number 1 dan One Short Time 1. Seperti gambar dibawah ini.

28. Hal yang sama dilakukan pada PC Yan3& PC Yan4, PC Yan5 & PC Yan6, PC Yan7 & PC Yan8 dan PC Yan9 & PC Yan10. Langkah-langkahnya sama saja, dengan mengisi IP Address tetangganya yang berada dalam 1 VLAN.

30. Setelah 10 komputer di create, selanjutnya mengetes dengan menggunakan simulation mode. caranya adalah sebagai berikut (lihat tanda panah):

31. Selanjutnya akan muncul tampilannya. dan kliklah Auto Capture/Play untuk memulai seperti gambar dibawah ini.

31. Setelah berhasil maka semua komputer akan successfull.. perhatikan gambar

semua komputer telah terkoneksi dengan VLANnya dan selesai lah membuat 5 VLAN...

Terima Kasih ... ^_^
